桁架式吸泥機適用于給水凈化廠沉淀池和排水沉淀池，用于排除沉積有池底的污泥。按排泥形式分為泵吸和虹吸兩種，按池形可分為帶斜管兩種。

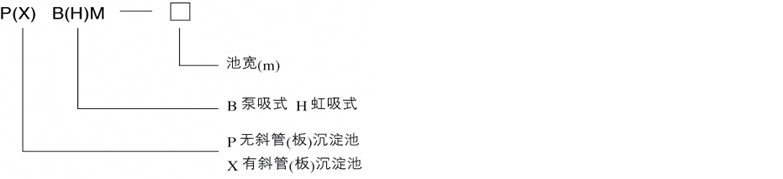

◆型號說明
◆特點
1、采用桁架結構。比傳統機構重量大大減輕。
2、維護簡單方便，運行費用低。
3、減速機采用軸裝式減速機，安裝方便，結構簡單緊湊，效率高。
◆結構及工作原理
B(H)M型桁架式(虹吸式)吸泥機主要由桁架梁、驅動裝置、吸泥裝置、集泥裝置、電器控制設備等組成。桁架式虹吸式吸泥機在運轉前，通常停在沉淀池的進水端。首先，水位以上的排泥管內的空氣可用真空泵＋氣水分離罐或潛水泵＋水射器抽吸或壓力水倒灌等方法排除，從而在大氣壓的作用下，使泥水充滿管道，形成虹吸連續排泥；然后，在電氣控制裝置的指令下，桁架梁走輪兩端分別由驅動機構同步驅動，帶動池底集泥裝置，虹吸排泥管均沿軌道直線往復運行，集泥裝置將污泥刮送于各吸泥口，在虹吸的作用下連續排出池外。該設備運轉平穩正常，沒有沖擊、振動和不正常的響聲，可以24小時連續運行，也可以間歇運行，使用壽命長。
◆性能參數
| 池寬A(m) | 軌距LK(m) | 輪距B(m) | 行駛速度(m/min) | 驅動裝置 | 鋼軌型號 | 排泥泵 | 輪壓 | |||
| 電動功率 | 車輪直徑 | 流量 | 揚程 | 臺數 | ||||||
| 8 | 根據池寬池形確定 | 1.5 | 1.12 | 0.37×2臺 | 270 | p18 | 15-30m3/h | 8m | 2 | 2.5t |
| 10 | ||||||||||
| 12 | 2.0 | 1.12或1.27 | 270或400 | p18或p24 | 20-40m3/h | 12m | 3 | |||
| 14 | ||||||||||
| 16 | 2.5 | 1.27 | 400 | p24 | 4 | 3t | ||||
| 池寬L(m) | 軌距LK(m) | 輪距B(m) | 行駛速度(m/min) | 驅動裝置 | 鋼軌型號 | 排泥泵 | 輪壓 | ||||||
| 電動功率 | 車輪直徑 | 抽氣泵 | 吸泥管 | 排泥管 | |||||||||
| 型號 | 功率 | 直徑 | 數量 | 直徑 | 數量 | ||||||||
| 8 | 根據池寬池形確定 | 1.5 | 1.12 | 0.37×2臺 | 270 | p18 | XD 0.20 | 0.75KW | Dg100-Dg50 | 1.5m-1.0m每根 | Dg150-Dg65 | 3.0m-1.5m每根 | 2.5t |
| 10 | |||||||||||||
| 12 | 2.0 | 1.12或1.27 | 270或400 | p18或p24 | |||||||||
| 14 | |||||||||||||
| 16 | 2.5 | 1.27 | 400 | p24 | 3.0t | ||||||||
| 18 | 3.0 | ||||||||||||
| 20 | |||||||||||||

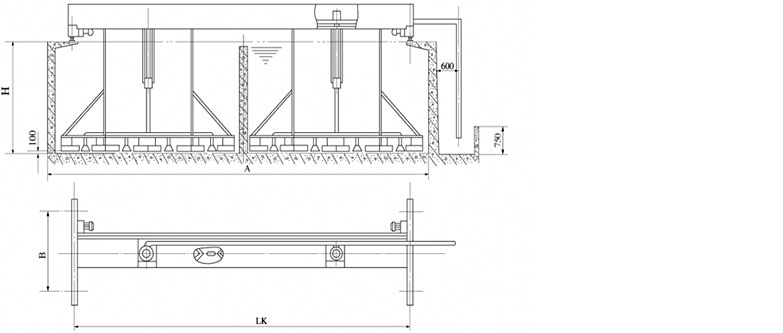

XBM型泵吸式排泥機外形圖

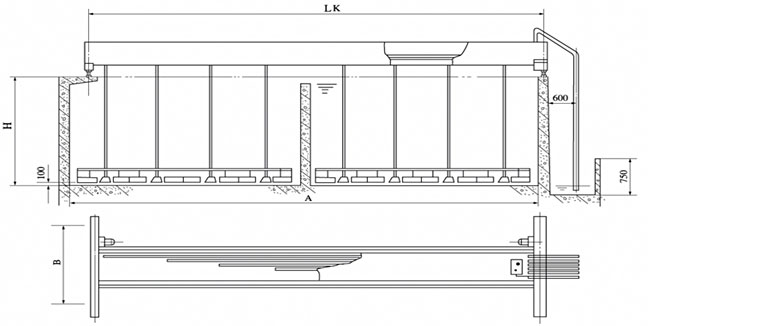

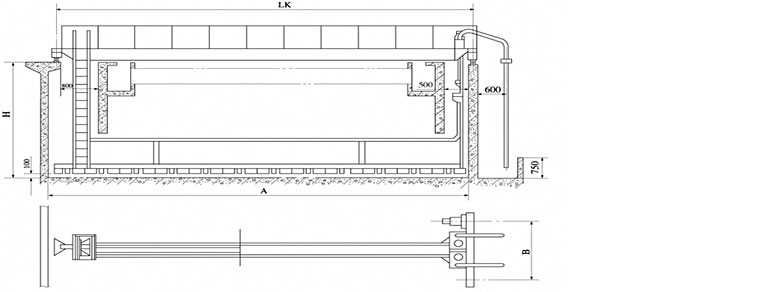

PHM型虹吸式排泥機外形圖
